定制式电源滤波器

定制式电源滤波器

发布时间:2019   点击量:6

{$Productitle$}

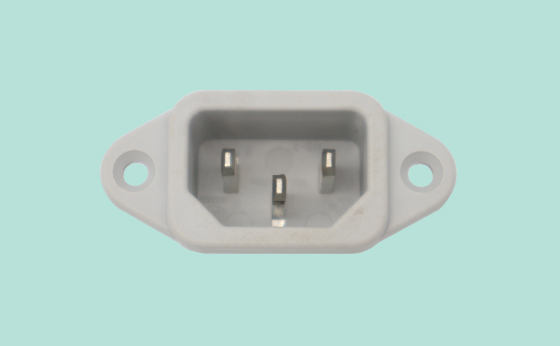

    • 定制式电源滤波器
    • 定制式电源滤波器
    • 定制式电源滤波器
    • 定制式电源滤波器

品牌:言必信

名称:医疗电源滤波器

最大电压:250V

工作频率:DC

额定电流:1~200A@40°C

防火等级): UL 94V-0

Approvals(认证):



Technical Data 技术参数

 Max continuous operating voltage(最大电压):  250VAC,50/60Hz
 Operating frequency(工作频率):  DC to 400Hz
 Rated currents(额定电流):  1~10A@40°C
 High potential test voltage(耐电压):  L-N 1450VDC
   L/N-G 2000VAC/2250VDC
   L/N-G 4000VAC(R5 type)
 Inrush current(冲击电流):  72A
 Protection category(防护等级):  IP40 according to IEC 60529
 Climatic category(气候类别):  -25°C~+85°C(25/85/21)
 Design corresponding to(设计标准):  UL1283, CSA C22.2 No.8,
   IEC/EN 60939,
   CQC GB 15288/GB 15287-2008
 Flammability corresponding to(防火等级):  UL 94V-0



Features 产品特点

Versions to 10A are available with fuse holder for one or two (5*20mm) fuses

--最高达到10A有一个或两个(5*20mm)保险丝

There are a variety of parts and combinations to meet different customers' EMC tests

--有多种零件组合搭配,来满足不同客户整机EMC测试

Customized products according to customers' requirements

--可按客户要求定制不同规格产品



Typical Applications 应用范围

Portable electrical and electronic equipment

--便携式电器和电子设备

Medical equipment

--医疗设备

Test and measurement equipment

--测量测试设备

Small to medium-sized machines and household equipment

--中小型机械设备和家用设备

Single-phase power supplies,switch-mode power supplies

--单相电源,开关电源



命名原则说明

产品命名原则说明



Tabulates 产品列表
Model No. Rated Current
@40°C
额定电流

Terminal

Options*

输出方式

Bleeder resistor

(optional)

泄放电阻R(可选)

接地电感
G(可选)

Leakage current

250V/50Hz

漏电流

Electrical

Schematic

电路图

Rated

Voltage(V)

额定电压

Operating

Frequency(Hz)

工作频率

型号



YB11B3-1A 1A Q S - - - <0.8mA Fig.1 115/250V 50/60Hz
YB11B3-2A 2A Q S - - - Fig.1
YB11B3-3A 3A Q S - - - Fig.1
YB11B3-4A 4A Q S - - - Fig.1
YB11B3-6A 6A Q S - - - Fig.1
YB11B3-8A 8A Q S - - - Fig.1
YB11B3-10A 10A Q S - - - Fig.1



医疗专用产品列表

Model No. Rated Current
@40°C
额定电流

Terminal

Options

输出方式

Bleeder resistor

(optional)

泄放电阻R(MΩ)

Medical equipment

医疗专用
5

接地电感
G

Leakage current

250V/50Hz

漏电流

Electrical

Schematic

电路图

Rated

Voltage(V)

额定电压

Operating

Frequency(Hz)

工作频率

型号



YB11B3-1A-x(R5) 1A Q S - 1 5 - <5μA Fig.4 115/250V 50/60Hz
YB11B3-2A-x(R5) 2A Q S - 1 5 - Fig.4
YB11B3-3A-x(R5) 3A Q S - 1 5 - Fig.4
YB11B3-4A-x(R5) 4A Q S - 1 5 - Fig.4
YB11B3-6A-x(R5) 6A Q S - 1 5 - Fig.4
YB11B3-8A-x(R5) 8A Q S - 1 5 - Fig.4
YB11B3-10A-x(R5) 10A Q S - 1 5 - Fig.4

          *Q: Fast-on 6.35x0.8mm      S: solder 4.0x0.8mm     W: Wire UL1015 18AWG




Electrical schematic 电路图

                            Standard type                                                   Lg typ



                                 Fig.1                                                                Fig.2



                              B3S type                                                              R5 type



                                   Fig.3                                                                   Fig.4



Mechanical Dimension外形图(Unit: mm)

Case A B C D E F G H I J K
B3S 58 28.5 32.4 44 36 33.5 12.8 11.1 12 3.5 6.3*0.8
B3MT 58 28.5 38.7 31.6 41.1 11.1 12.5 6.3*0.8
B3L 58 28.5 42.8 60 51 30.5 12.8 11.1 12 6.3*0.8
Tolerances
公差
±1 ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.5 ±1 ±1



Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入损耗(50欧姆测试系统,IEC/CISPR No.17)

 ——————    共模(common mode)             — — — — —   差模(differential mode)

                                       1A                                                                            3A



                                       6A                                                                             8A



                                       10A
