单相电源滤波器

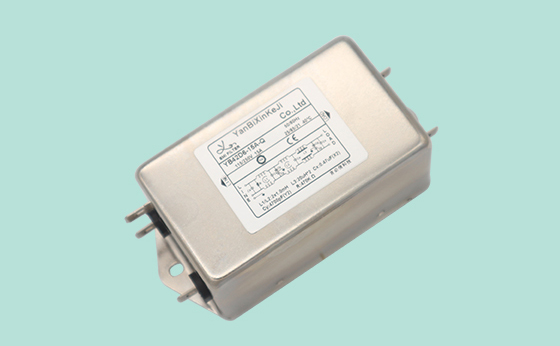

YB-42单相超高性能型滤波器

发布时间:2019 点击量:2477

{$Productitle$}
    • YB-42单相超高性能型滤波器
    • YB-42单相超高性能型滤波器
    • YB-42单相超高性能型滤波器

Rated currents from 1 to 30A

额定电流1~30A

Optional medical versions((R5) type)

医疗设备专用(R5)系列

Very high differential and common-mode attenuation

优异的差模和共模衰减

Approvals(认证):





Technical Data 技术参数


 Max continuous operating voltage(最大电压):  250VAC,50/60Hz
 Operating frequency(工作频率):  DC to 400Hz
 Rated currents(额定电流):  1~30A@40°C
 High potential test voltage(耐电压):  L-N 1450VDC
   L/N-G 2000VAC/2250VDC
 Climatic category(气候类别):  -25°C~+85°C(25/85/21)
 Design corresponding to(设计标准):  UL1283, CSA C22.2 No.8,
   IEC/EN 60939,
   CQC GB 15288/GB 15287-2008
 Flammability corresponding to(防火等级):  UL 94V-0




Features 产品特点

Using multi-stage filter circuit, with very good common mode and differential mode noise suppression, general purpose power line filter with fast-on/stud/wire terminals

--采用多级滤波电路,具有非常好的共模和差模噪声抑制作用,有快速接线端子、螺栓或接线式可供选择

Standard filters are a practical solution helping you to pass EMI system approval in a short time.

--标准滤波器是一种实用的解决方案,可以帮助您在短时间内通过EMI系统的测试

There are a variety of parts and combinations to meet different customers' EMC tests

--有多种零件组合搭配,来满足不同客户整机EMC测试

Customized products according to customers' requirements

--可按客户要求定制不同规格产品



Typical Applications 应用范围

Electrical and electronic equipment

--电子电气设备

Consumer goods

--日用消费品

Medical equipment

--医疗设备

Industrial applications

--工业应用

Building automation

--建筑自动化

Office automation and datacom equipment

--办公自动化设备和数据通讯设备

Various noisy applications requiring high filter performance

--需要高过滤性能的各种噪声应用环境



命名原则说明


Tabulates 产品列表

Model No.

Rated Current
@40°C

额定电流

Terminal Options*
输出方式

Leakage current

250V/50Hz

漏电流

Electrical

Schematic

电路图

Rated

Voltage(V)

额定电压

Operating

Frequency(Hz)

工作频率

型号
YB42D3-1A 1A Q S W <1.0mA Fig.1 115/250V 50/60Hz
YB42D3-2A 2A Q S W Fig.1
YB42D4-3A 3A Q S W Fig.1
YB42D4-4A 4A Q S W Fig.1
YB42D4-6A 6A Q S W Fig.1
YB42D5-8A 8A Q S W Fig.1
YB42D5-10A 10A Q S W Fig.1
YB42D5-15A 15A Q S W Fig.1
YB42D6-10A 10A Q S W Fig.1
YB42D6-15A 15A Q S - Fig.1
YB42F2-20A 20A Q S T Fig.1
YB42F2-25A 25A - S T Fig.1
YB42F3-30A 30A - S T Fig.1



医疗专用产品列表

Model No. Rated Current
@40°C
额定电流
Terminal Options
输出方式

Medical equipment

医疗专用
5

Leakage current

250V/50Hz

漏电流

Electrical

Schematic

电路图

Rated

Voltage(V)

额定电压

Operating

Frequency(Hz)

工作频率

型号
YB42D3-1A 1A Q S W 5 <5μA Fig.2 115/250V 50/60Hz
YB42D3-2A 2A Q S W 5 Fig.2
YB42D4-3A 3A Q S W 5 Fig.2
YB42D4-4A 4A Q S W 5 Fig.2
YB42D4-6A 6A Q S W 5 Fig.2
YB42D5-8A 8A Q S W 5 Fig.2
YB42D5-10A 10A Q S W 5 Fig.2
YB42D5-15A 15A Q S W 5 Fig.2
YB42D6-10A 10A Q S W 5 Fig.2
YB42D6-15A 15A Q S - 5 Fig.2
YB42F2-20A 20A Q S T 5 Fig.2

*Q: Fast-on 6.35x0.8mm     S: solder 4.0x0.8mm     W: Wire UL1015 18AWG



Electrical schematic 电路图

                           Standard type                                                                5 type


                                 Fig.1                                                                    Fig.2

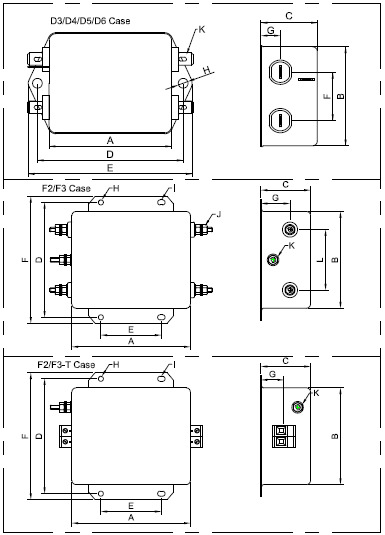

Mechanical Dimension外形图(Unit: mm)


Case D3 D4 D5 D6 F2 F3 Tolerances
公差
A 63 63 73 94 98 120 ±1
B 51 51 56 55 80 100 ±1
C 29 38 45 45 41 50 ±1
D 75 75 87 104 95 115 ±0.15
E 85 85 98 118 50 80 ±1
F 25 27 30 30 50 60 ±0.5
G 10 15.5 16 15 24 26 ±0.5
H 5 4.5 4.5 4.5*6 4.2 4*6 ±0.15
I 4.2*6.2 4*6 ±0.15
J M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 ±0.15
L 50 60 ±2





Insertion loss table(In 50ohm system according IEC/CISPR No.17)插入损耗(50欧姆测试系统,IEC/CISPR No.17)

 ——————    共模(common mode)             — — — — —   差模(differential mode)

                            15A                                                                  3A



                            8/10A                                                                   1A



                           6A
